Cellule de soudage laser

Sécurité maximale et montage simple

Cellule de soudage laser modulaire

La cellule laser de Siegmund propose en option une protection contre le rayonnement diffus et les reflexions qui peuvent être produits par le laser. Avec la conception innovante et les parois prémontées, la cellule peut être rapidement installée. Elle est adaptée pour la soudure laser manuelle et le décapage dans les longueurs d’onde entre 940 et 1090 nm.

✅ Sécurité maximale grâce à une protection fiable contre les rayonnements diffus et les réflexions.

✅ Montage rapide grâce aux parois prémontées.

✅ Certifiée pour une puissance laser maximale de 3 kW.

✅ Grande zone de travail avec prote double extra large (2370 x 2240 mm).

✅ Conforme CE (pour les éléments de sécurité) et certifié DIN EN 60825-4.

La soudure laser s’est établie en peu de temps comme un procédé indispensable. Pour répondre aux normes accrues de sécurité, la toute nouvelle génération de cellules de soudage laser, innovante et modulable, établit de nouvelles normes en terme de sécurité et de flexibilité.

✅ Construction légère et montage rapide.

✅ Porte à positionner librement.

✅ Profilés en alu anodisé noir.

✅ Ancrage au sol pour une stabilité importante compris.

✅ Configuration individualisée et possibilité d’agrandir à tout moment.

Parois prémontées

Les parois sont constituées d’aluminium-panneaux composite et de profilés aluminium, qui sont certifiés pour le travail laser avec des longueurs d’ondes comprises entre 940 et 1090 nm et certifiés par la norme DIN EN 60825-4. Les parois sont livrées prémontées et doivent être simplement vissées ensemble.

✅ Panneau composite aluminium certifié B1.

✅ Certifié pour une puissance laser maximale de 3 kW.

✅ Épaisseur 4 mm.

✅ Hauteur de la paroi: 2520 mm.

✅ Avec ouverture de ventilation passive.

✅ Extensible à tout moment.

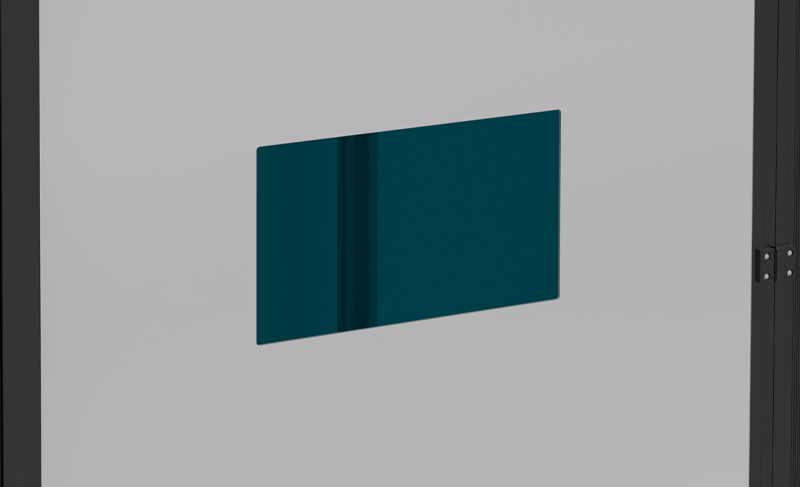

Vitre de sécurité

La vitre de sécurité intégrée garantit une vision sûre et claire de la cellule pendant le processus de soudage et est certifiée selon les normes DIN EN 60825-4 et DIN EN 207.

✅ Protection optimale des yeux pour regarder dans la cellule.

✅ Bonne visibilité intérieure et extérieure.

✅ Épaisseur de la vitre: 3 mm.

✅ En polyamide de haute qualité.

✅ Hauteur de la paroi: 2520 mm.

✅ Avec ouverture de ventilation passive.

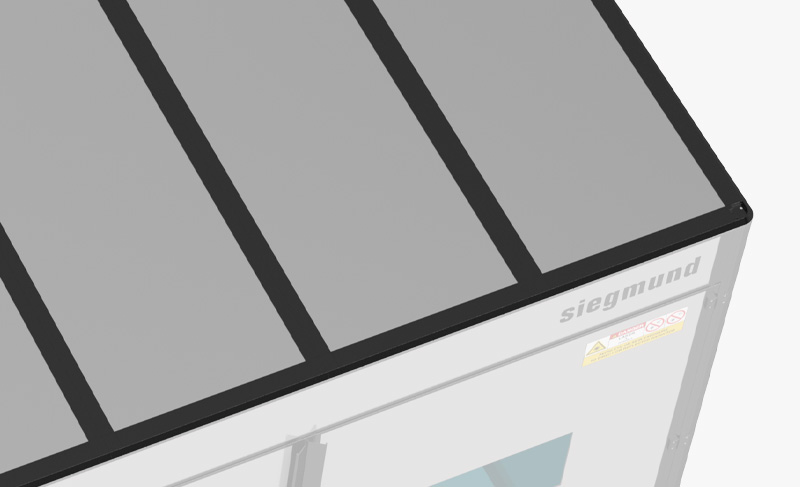

Toit fermé recommandé

Nous recommandons le toit pour votre cellule de soudage laser. Le toit est fermé et certifié avec la possibilité de raccorder une aspiration de fumée, assure une protection supplémentaire.

✅ Possibilité de connexion d’une aspiration des fumées de soudure (⌀ 200 mm).

✅ Panneaux composites-aluminium.

✅ Épaisseur 4 mm.

✅ Certifié selon DIN EN 60825-4.

✅ Peut être rajouté à tout moment.

Pack de sécurité en option

Sur demande, nous proposons un pack de sécurité et de surveillance de votre cellule. Le montage sera réalisé par le client.

✅ Contact de sécurité pour surveillance et verrouillage actif de la porte.

✅ Signal d’affichage pour le fonctionnement du laser.

✅ Arrêt d’urgence.

✅ Intégration des lasers toutes marques.

✅ Peut être rajouté à tout moment.

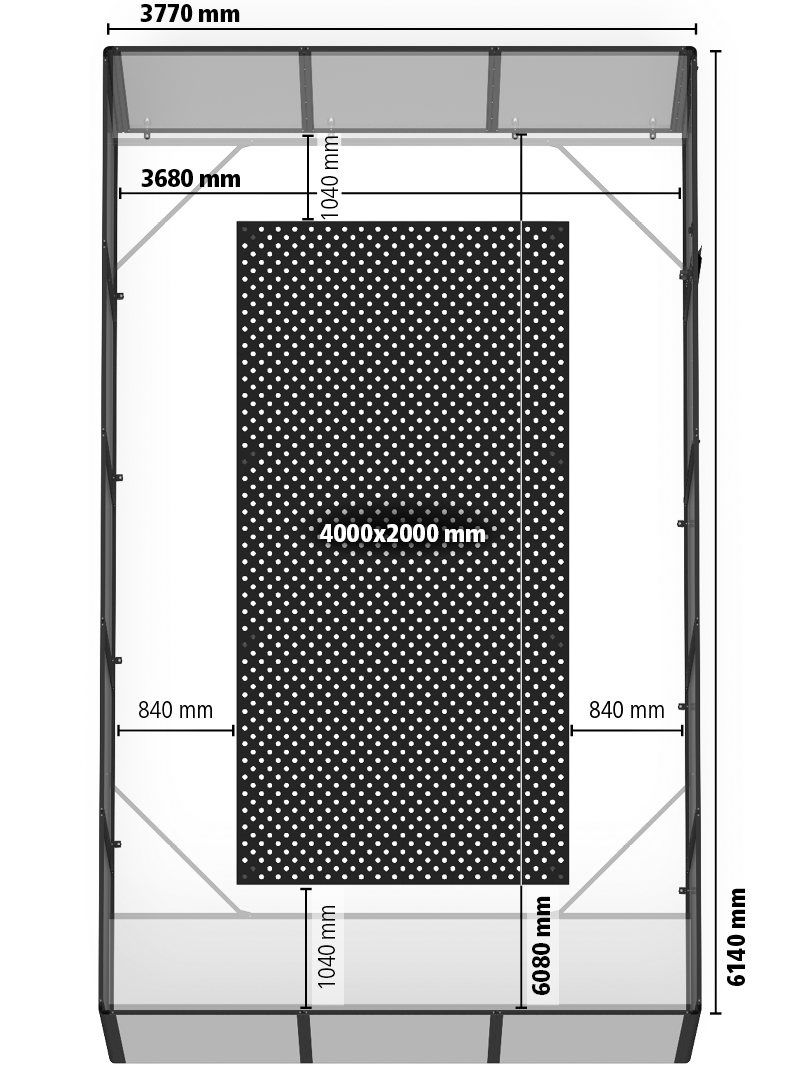

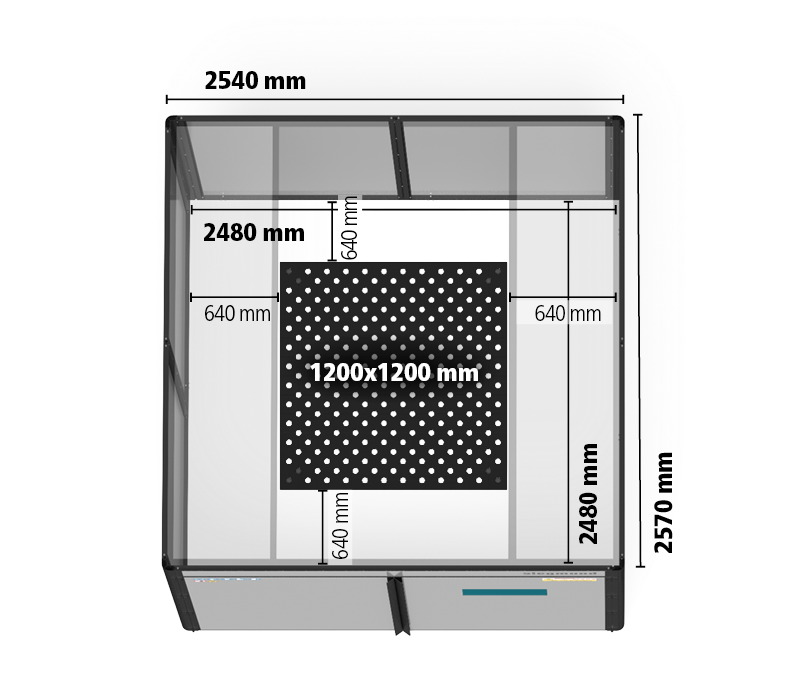

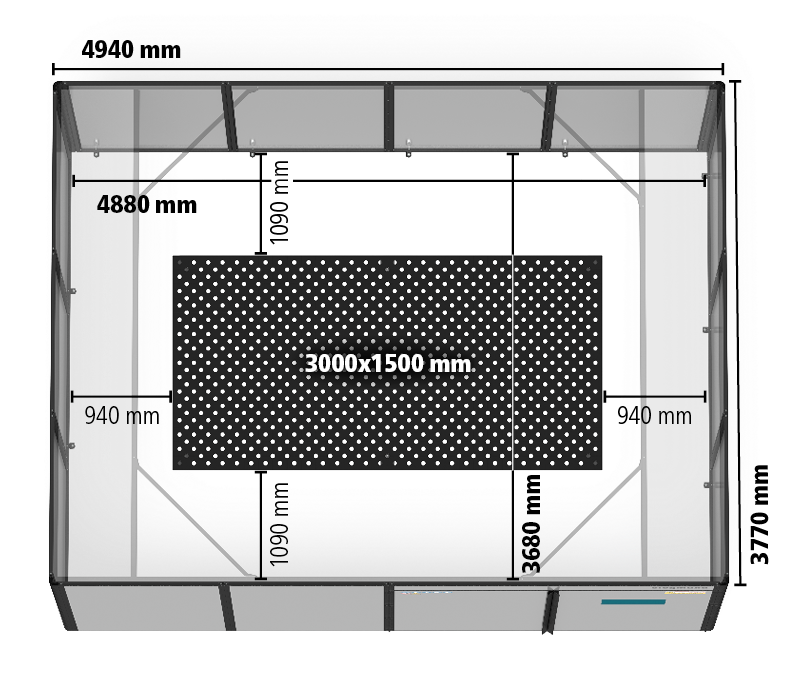

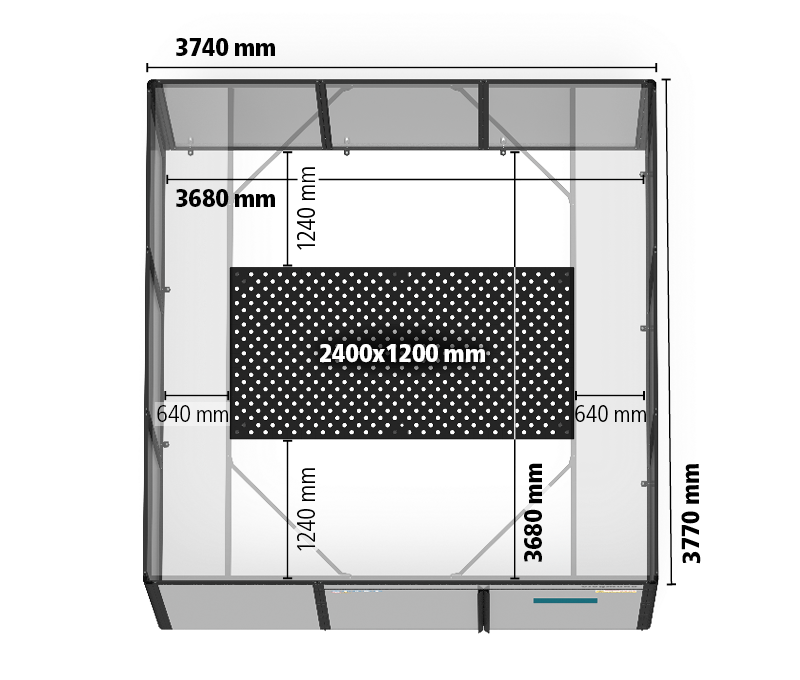

Dimensions des cellules pour soudage laser

La cellule de soudure laser se distingue par la multitude de possibilités de configuration et reste extensible grâce à des éléments muraux à rajouter suivant besoins. Créez votre cellule individualisée selon vos besoins spécifiques.
