Dans les ateliers de métallerie, chaudronnerie et mécano-soudure, les déformations après soudage représentent une problématique récurrente. Une pièce qui se voile, une structure qui perd sa géométrie ou un assemblage qui nécessite plusieurs reprises peuvent rapidement impacter la productivité et la rentabilité d’une fabrication.

Pourtant, ces défauts ne sont pas une fatalité.

Comprendre les mécanismes qui provoquent les déformations permet de mettre en place des solutions efficaces afin d’obtenir des assemblages plus précis dès la première fabrication.

Le soudage est un procédé thermique. Lorsqu’un métal est chauffé, il se dilate. En refroidissant, il se contracte.

Cette succession de dilatations et de contractions crée des contraintes internes dans la matière. Si ces contraintes ne sont pas maîtrisées, elles entraînent des mouvements de la pièce pouvant provoquer :

• Un voilage
• Une torsion
• Une déformation angulaire
• Un retrait excessif
• Une perte de géométrie

Plus la pièce est longue ou réalisée dans une faible épaisseur, plus le risque de déformation augmente.

C’est l’une des causes les plus fréquentes dans les ateliers.

Lorsque les éléments à assembler ne sont pas correctement maintenus pendant le soudage, les contraintes générées par la chaleur déplacent naturellement les pièces.

Les conséquences sont immédiates :

• Défauts dimensionnels
• Difficultés d’assemblage
• Temps de redressage supplémentaire
• Reprises coûteuses

Un système de bridage adapté permet au contraire de maintenir les pièces dans leur position théorique pendant toute l’opération de soudage.

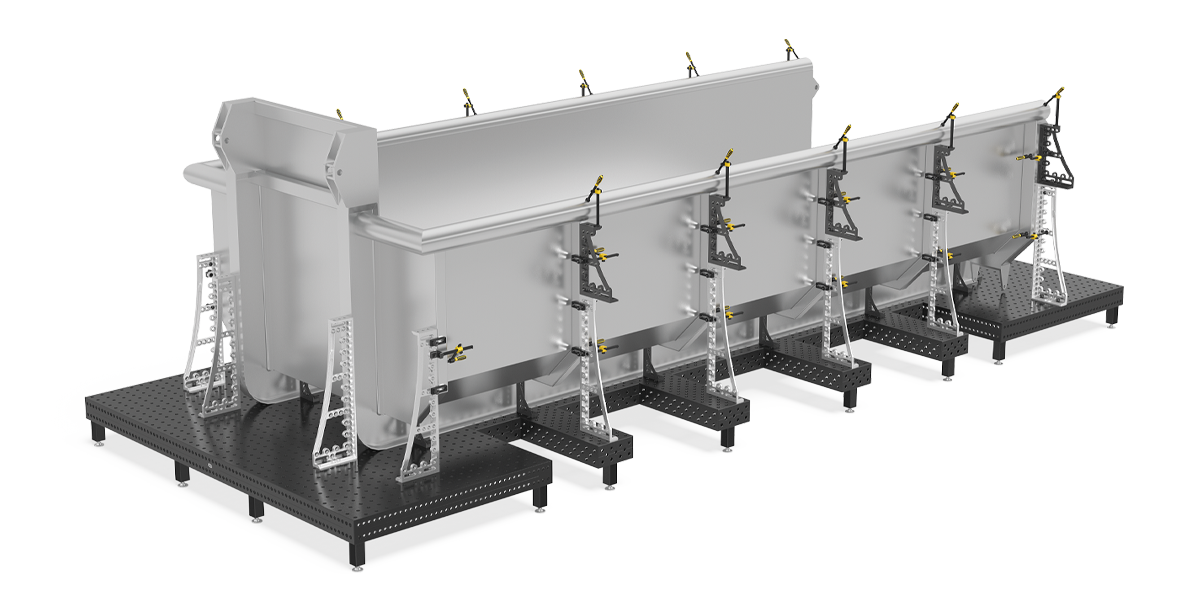

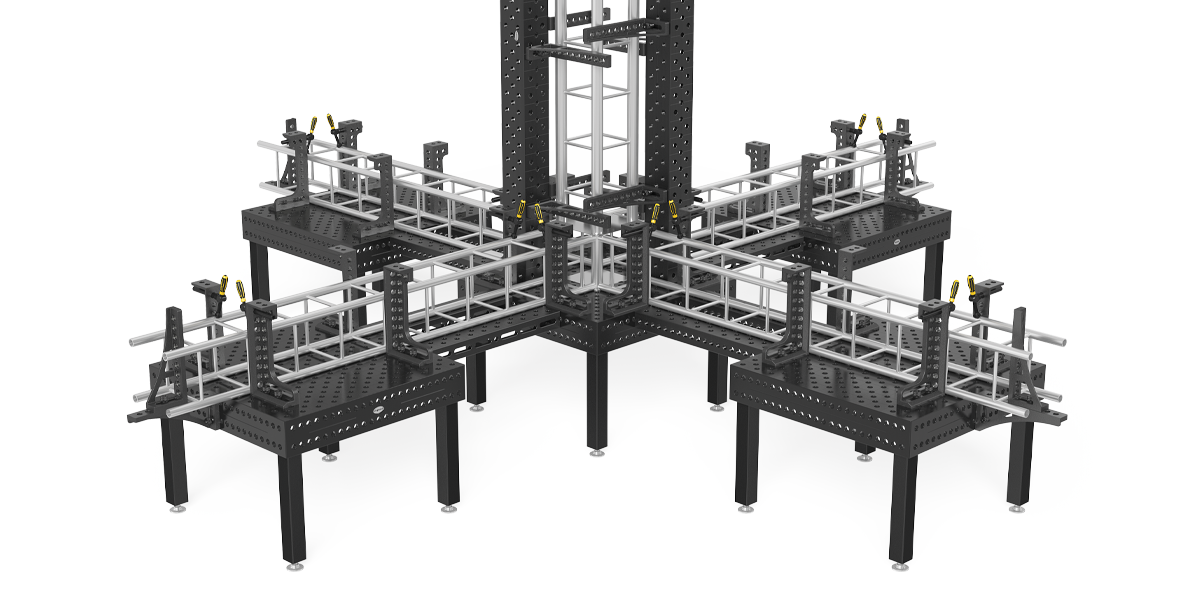

Les tables de soudage modulaires associées à des accessoires de bridage offrent aujourd’hui un excellent niveau de précision tout en réduisant considérablement les temps de préparation.

La chaleur est le principal moteur des déformations.

Lorsque plusieurs cordons sont réalisés sur une même zone ou lorsqu’une soudure est effectuée en continu sur une grande longueur, les contraintes se concentrent dans certaines parties de la pièce.

Cela provoque généralement :

• Des retraits localisés
• Des cintrages
• Des voilages

Pour limiter ce phénomène, il est recommandé de :

• Répartir les soudures sur l’ensemble de l’assemblage
• Alterner les côtés lorsque cela est possible
• Réaliser des soudures symétriques
• Limiter les apports thermiques inutiles

Une bonne stratégie de soudage permet souvent d’obtenir des résultats spectaculaires sans modifier le procédé utilisé.

L’ordre dans lequel les cordons sont réalisés joue un rôle majeur dans la stabilité finale de l’assemblage.

Un soudeur expérimenté sait que deux pièces identiques peuvent présenter des résultats très différents selon la séquence de soudage employée.

Quelques bonnes pratiques :

• Commencer par les zones les plus rigides
• Réaliser des points de maintien suffisants
• Alterner les côtés de la structure
• Équilibrer les contraintes au fur et à mesure de l’avancement

Une séquence bien pensée limite les contraintes résiduelles et améliore la précision globale de l’assemblage.

Lorsqu’une pièce se déforme, le coût réel dépasse largement le simple temps de soudage.

Il faut souvent ajouter :

• Le temps de redressage
• Les contrôles supplémentaires
• Les reprises éventuelles
• Les retards de production
• Les risques de rebut

Dans certains ateliers, ces opérations représentent plusieurs heures chaque semaine.

À l’échelle d’une année, l’impact financier peut devenir considérable.

Les ateliers les plus performants s’appuient généralement sur quatre leviers :

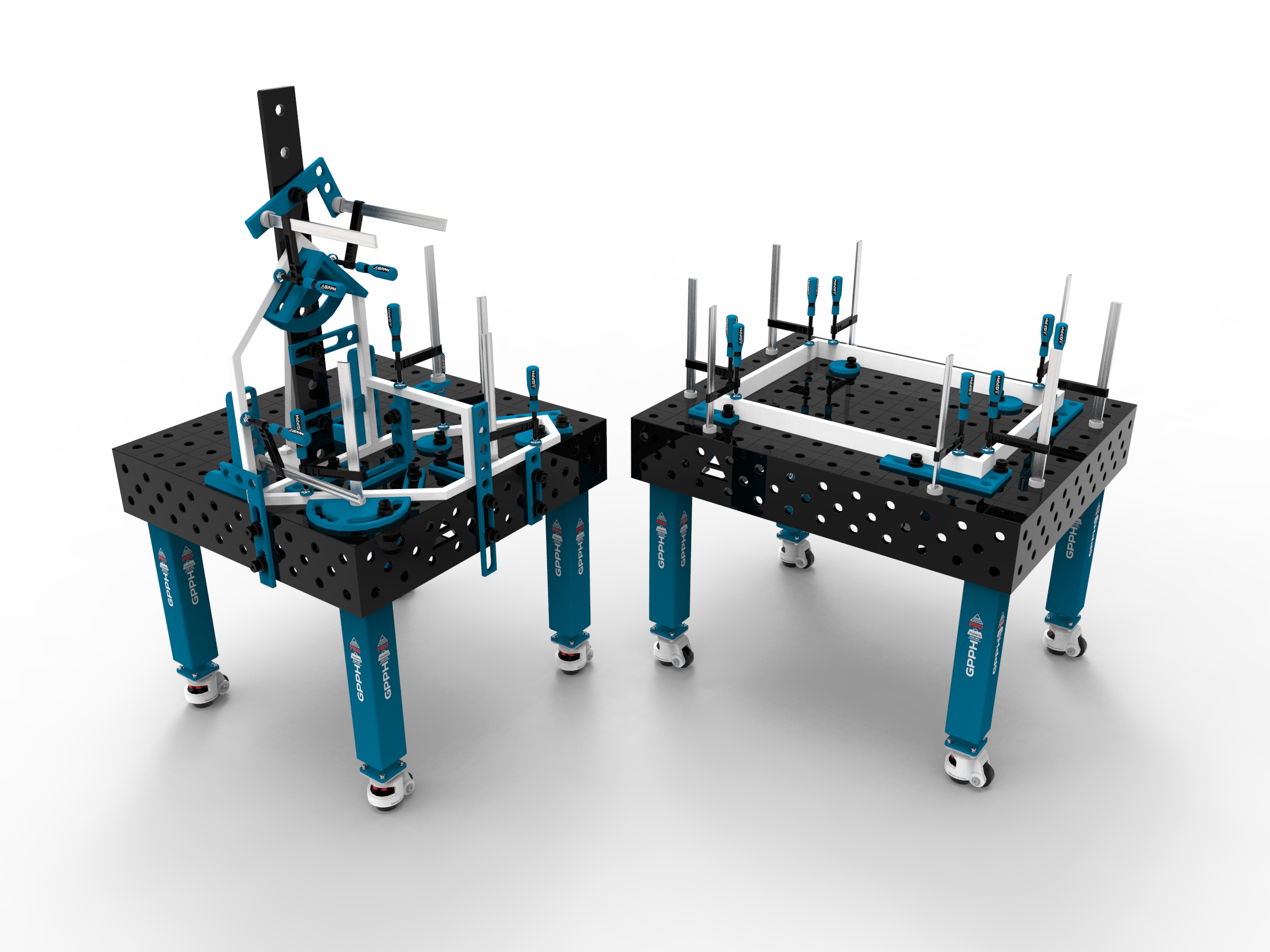

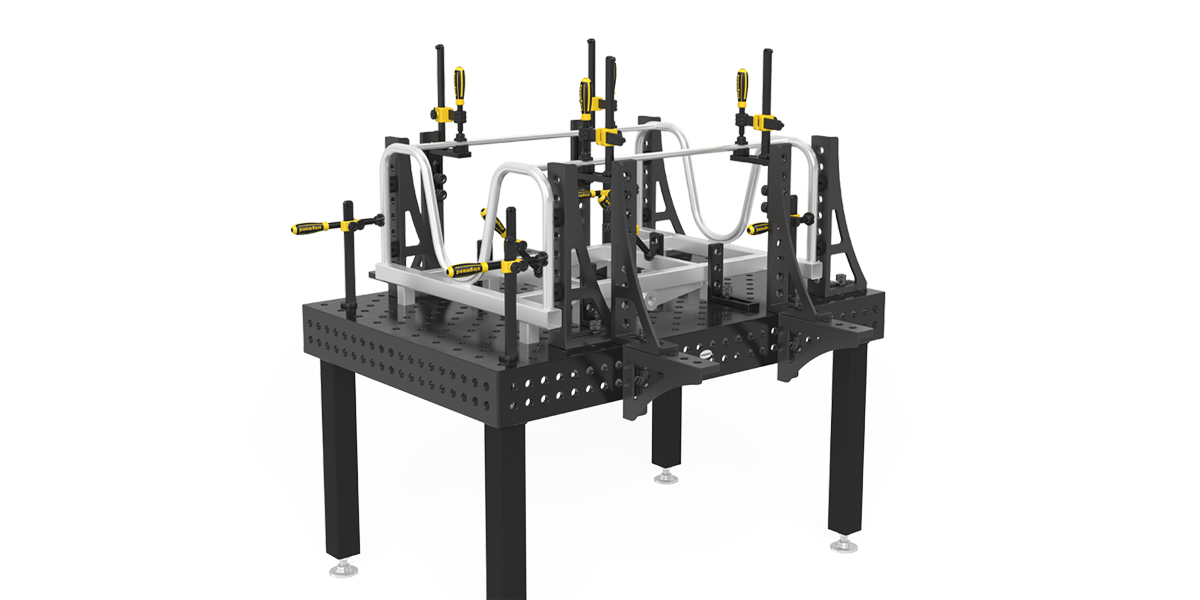

1. Utiliser une table de soudage adaptée

Une table de soudage plane et rigide constitue la base d’un assemblage précis.

Elle permet de reproduire les montages et de réduire les écarts dimensionnels.

2. Standardiser les montages

La répétabilité des opérations réduit les erreurs et améliore la qualité globale.

3. Utiliser des accessoires de bridage performants

Les serre-joints, équerres, butées et éléments de bridage contribuent à maintenir les pièces dans leur position idéale.

4. Adapter le positionnement des pièces

Les positionneurs de soudage permettent de présenter les pièces dans une position optimale tout en améliorant le confort de travail de l’opérateur.

De nombreux ateliers concentrent leurs investissements sur les postes à souder ou les consommables.

Pourtant, l’amélioration du bridage et de la préparation des pièces génère souvent un retour sur investissement plus rapide.

Moins de reprises, moins de redressage, une meilleure répétabilité et une qualité plus constante permettent d’augmenter durablement la productivité.
