Entretoises BuildPro

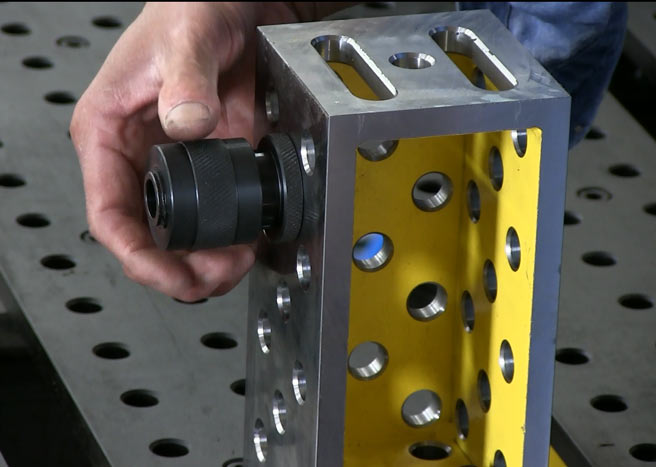

Entretoise réglable
L’entretoise réglable est actionnée manuellement avec un tour de la bande moletée à prise facile pour un contrôle complet dans un réglage précis et minutieux de la hauteur. (Modèle T64213: 50 mm – 70 mm. Modèle T64212: hauteur 22 mm avec une course de 8 mm).

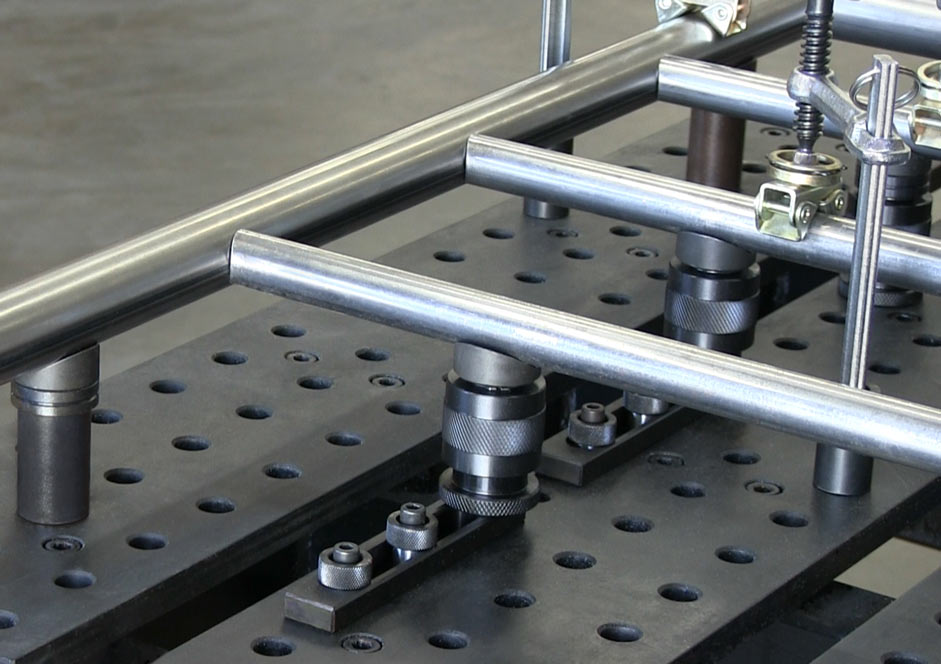

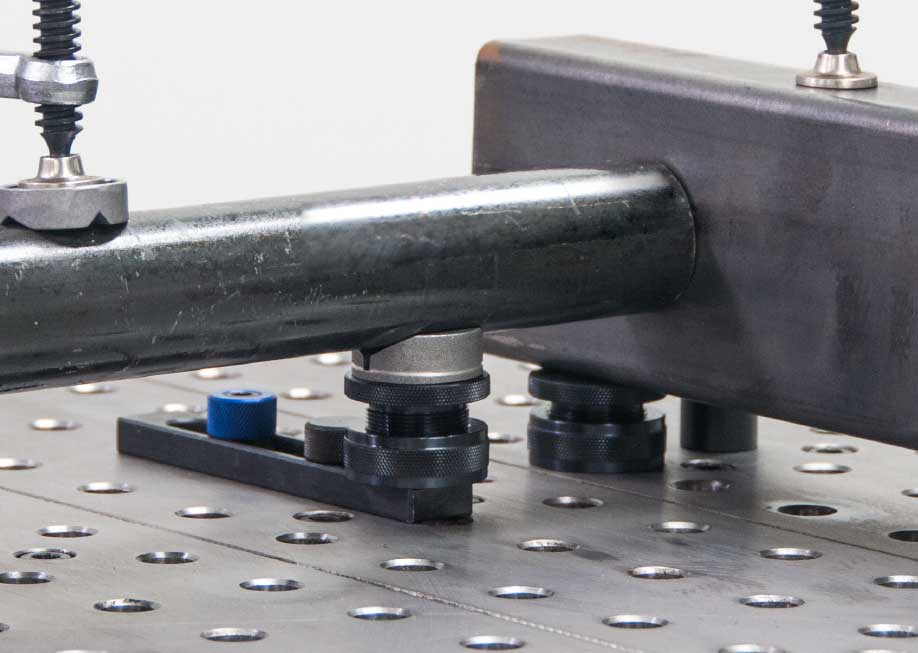

Insérez dans n’importe quel trou de fixation de la table BuildPro pour l’utiliser comme support ou comme réhausseur pour aligner la pièce à une hauteur uniforme et fournir un espace suffisant pour le soudage. Les vés BuildPro s’insèrent dans la cavité supérieure des entretoises réglables pour supporter les tuyaux ronds. Les entretoises réglables sont empilables pour une utilisation avec des pièces de grande taille.

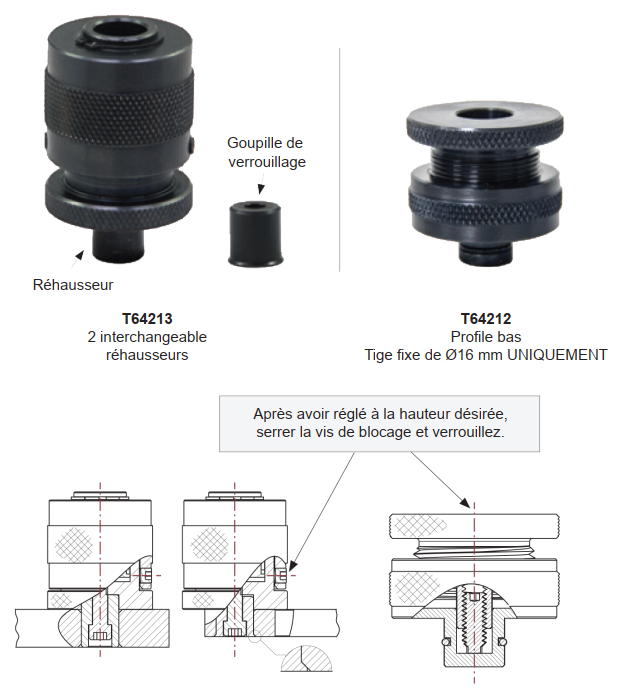

Trois options de montage (T64213):
- Insérez-là dans n’importe quel trou de la table BuildPro à l’aide du réhausseur de diamètre 16 mm.
- Fixez solidement au plateau pour les applications répétitives à l’aide de la goupille de verrouillage avec vis d’assemblage (fournie).
- Retirez le réhausseur ou la goupille de verrouillage et placez l’entretoise n’importe où sur le plateau BuildPro.
| Référence | Top Ø (mm) | Ø tige de positionnement (mm) | Course (mm) | Poids (kg) |
| T64213 | 44.5 | 16 | 50 – 70 | 0.5 |
| T64212 | 44.5 | 16 | 22 – 30 | 0.3 |
Entretoise
L’entretoise comporte un trou foré de 16 mm pour contenir les vés et les réhausseurs de vés.

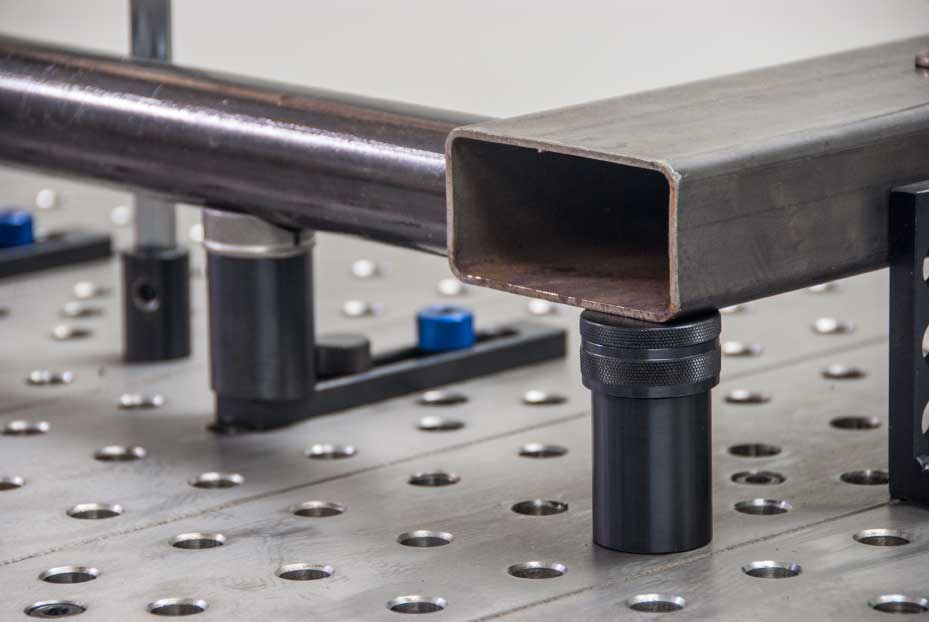

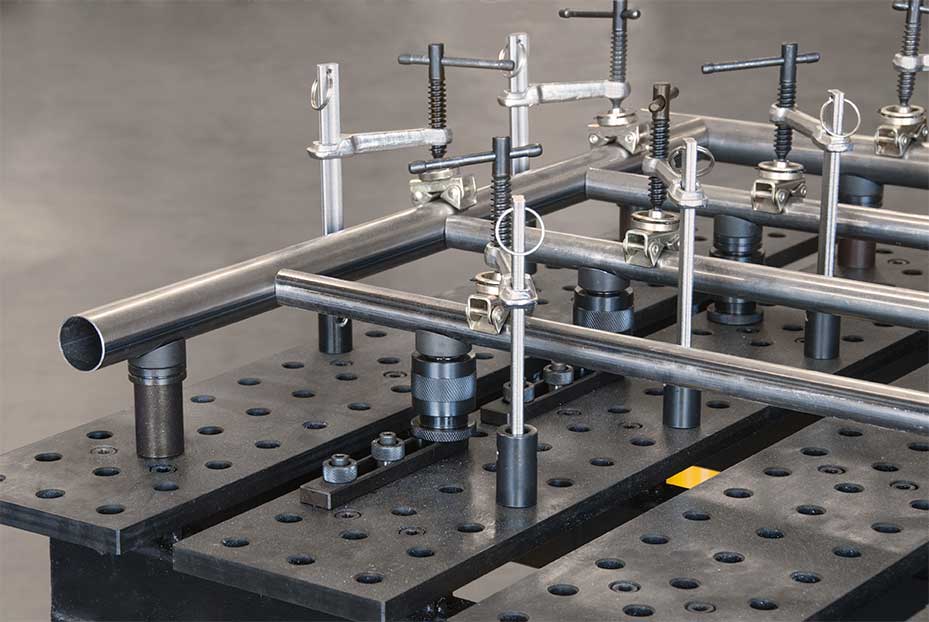

Insérez-là dans n’importe quel trou de fixation de la table BuildPro pour l’utiliser comme support ou réhausseur pour aligner la pièce.
Trois options de montage:
- Insérez-la dans n’importe quel trou de la table BuildPro à l’aide de la tige de positionnement de diamètre 16 mm.
- Fixez-la au plateau pour les applications répétitives à l’aide de la goupille de verrouillage avec vis d’assemblage (fournie).
- Retirez la tige de positionnement ou la goupille de verrouillage et placez l’ntretoise n’importe où sur le plateau BuildPro.
| Référence | Ø A (mm) | B (mm) | Ø C (mm) | Poids (kg) |
| T64214 | 38 | 50 | 16 | 0.3 |
Entretoise magnétique

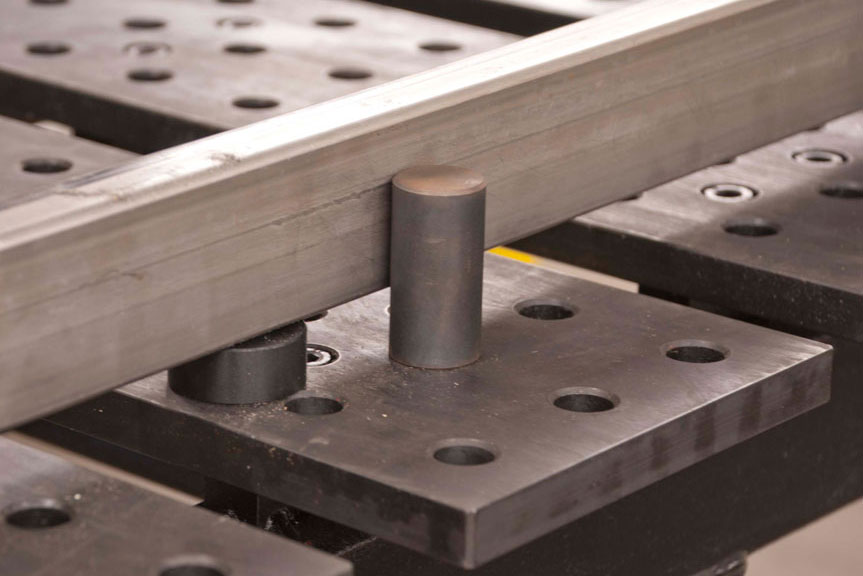

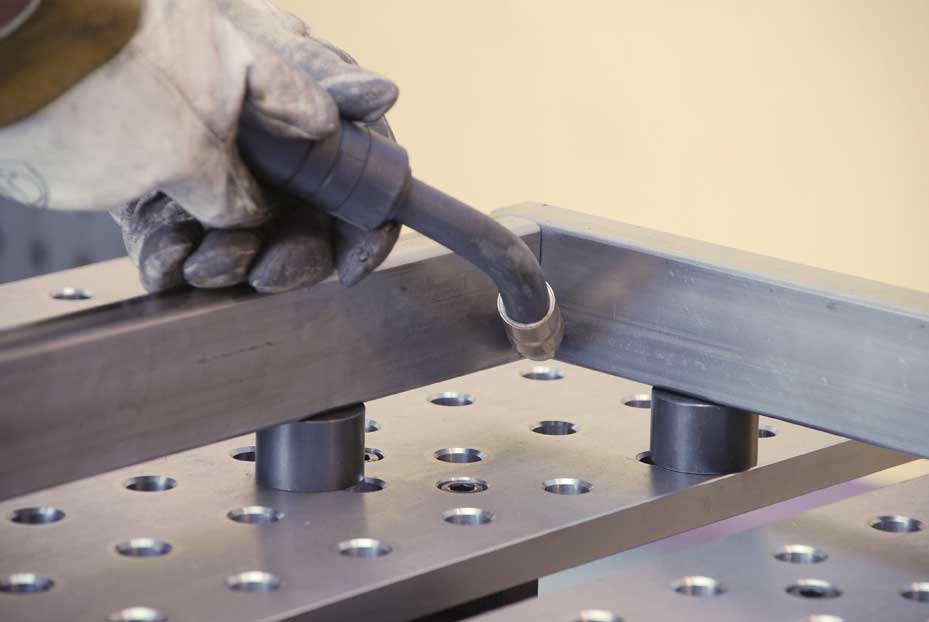

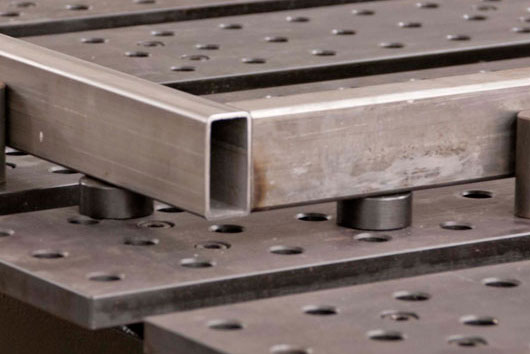

Les aimants situés en bas des entretoises magnétiques permettent d’utiliser le bouton en TOUT point du plateau pour élever les pièces à usiner. Empilez les entretoises magnétiques pour élever les pièces à usiner par incréments de 11.5 mm, 16 mm et 25 mm.

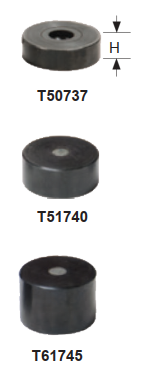

| Référence | Dimension Ø x H (mm) | Poids (kg) |
| T50737 | 40 x 11.5 | 0.1 |
| T51740 | 40 x 16 | 0.2 |
| T61745 | 40 x 25 | 0.3 |
