Table de soudage ALPHA 16
Buildpro
Table de soudage et de bridage à lames
La nouvelle gamme de tables robustes de BuildPro ; elle comporte 5 côtés munis de trous de 16 mm de diamètre pour plus de polyvalence et d’extensibilité qu’auparavant. Elle répond aux exigences les plus strictes de l’industrie en matière de planéité, d’équerrage et de précision dimensionnelle.
Les lames qui constituent le plateau de la table sont fabriquées à partir d’un acier à outils résistant P20 faiblement allié et rectifiées pour la planéité.
Le traitement de nitruration QPQ offre une résistance à la corrosion et aux projections de soudure pour des performances et une usure supérieures.
Les lames de table brevetées et auto-positionnables peuvent être repositionnées, puis facilement réalignées dans leur position initiale. Repositionnez les lames de la table si nécessaire pour augmenter la largeur de la table pour les montages surdimensionnés ou complexes.
X2 la durée de vie ! Après avoir montré des signes d’usure, les plaques de table Alpha 16 peuvent être inversées pour fournir une nouvelle surface de travail.
Les lames peuvent être reconfigurés pour agrandir la largeur de la table pour des projets plus importants.

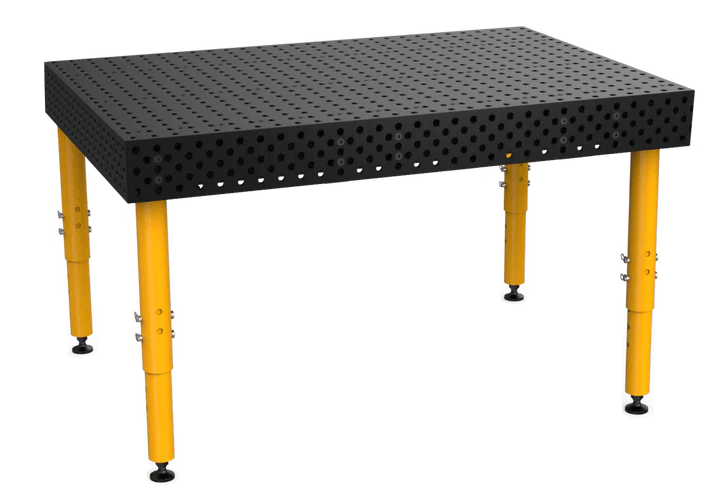

Les pieds de nivellement robustes assurent une mise à niveau correcte de la table sur les surfaces irrégulières.
Amélioration de la qualité, de la cohérence et de la productivité tout en réduisant les rebuts et les temps de préparation pour les travaux répétitifs.
Lames supérieures et latérales réversibles à positionnement automatique
Toutes les tables de soudage BuildPro sont dotées de lames d’acier auto-localisantes usinées avec précision et de lames supérieures réversibles, ce qui permet de retirer chaque lames et de la retourner à 180 degrés pour exposer une nouvelle surface de travail si la face supérieure a été endommagée ou usée.
Précision du tableau
Planéité de la table : ±0,125 mm par 600×600 mm
Espacement des trous : 50 mm
Diamètre des trous : 16 mm
Épaisseur de la plaque : 12 ±0,12 mm
Hauteur bandeau latéral
Les nouvelles tables à cinq côtés sont dotées d’une lame latérale de 138 mm combinée à la lame supérieure pour obtenir une hauteur de 150 mm.
Les lames latérales de la table Alpha sont dotés d’un système de 5 trous pour une plus grande précision et une plus grande facilité de réglage.
Plateau nitruré
Tous les lames supérieures et latérales de la table alpha sont fabriqués en acier traité thermiquement, durci à 58-62 HRC (lame supérieure) et à 50-55 HRC (lame latérale), et recouverts d’une couche de nitrite d’une profondeur de 0,01 – 0,02 mm.
Détail de montage des lames latérales
Les lames latérales utilisent également un système de douilles autolocalisantes.
Cadre plus solide et plus rigide
La construction du cadre tubulaire usiné de la table Alpha 16 offre une meilleure planéité et une meilleure rigidité en torsion par rapport aux cadres à plaques uniquement. Le cadre rigide avec des plaques modulaires sur l’Alpha 16 signifie moins de points hauts et moins de torsion par rapport aux conceptions de plaques soudées. La construction soudée d’un modèle à plaques uniquement entraîne souvent des déformations et des points hauts dans les coins et au centre.
Conception de plaques soudées
Cadre tubulaire ALPHA 16
Dimensions des tables ALPHA 16

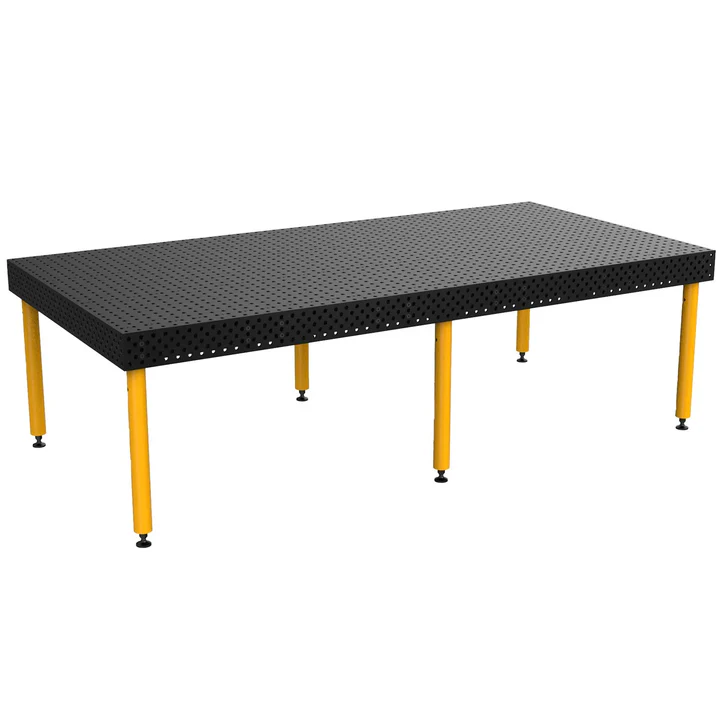

3000 x 1500 mm
2400 x 1200 mm
2000 x 1000 mm
1500 x 1000 mm
1200 x 1200 mm
Ses avantages
Bridage sûr et rapide
Avec ses boulons d’assemblage, pinces, butées et équerres, vés… fixez en tout point facilement et rapidement.
Modularité
Faites glisser une lame pour agrandir votre table.
Plateau
Les lames sont amovibles et réversibles vous permettant de retourner une lame si une surface est endomager et repartir sur une base propre sans à avoir à changer de table.
Table de bridage et de soudage à lames amovibles et réversibles
