Vés & Réhausseurs de vés BuildPro

Vés

Les vés sont conçus pour contenir des pièces rondes.

Ils s’insèrent parfaitement dans les trous de la table BuildPro® et Rhino Cart, des réhausseurs et des équerres.

Référence Angle Dimension (mm) Taille max. tube (mm) Poids (kg)
T64210 90° Ø40 x 31 50 0.15
T64215 120° Ø40 x 26 65 0.12
T64216 120° Ø40 x 22.6 65 0.02

Réhausseur de vé

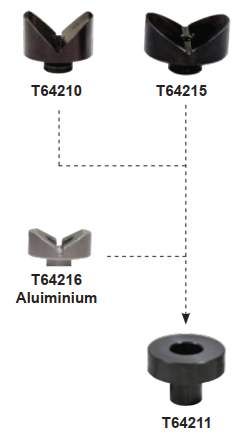

Utilisez le réhausseur T64211 pour élever les vés de 11.5 mm afin d’obtenir l’uniformité de la hauteur lors de la fixation avec la barre de butée.

dessin réhausseur de vé buildpro

Montez les vés sur les réhausseurs pour égaliser la hauteur des vés montés sur les barres de butée.

Référence Poids (kg)
T64211 0.1

Vés larges

Développés à la demande des clients, ces vés trapézoïdaux à usage intensif ont un diamètre pour pièce ronde compris entre 76 et 203 mm à 120° et 150°.

dessin vés larges buildpro

Référence Angle Dimension (mm) Taille max. tube (mm) Poids (kg)
T64310 120° Ø61 x 43 76 0.6
T64315 150° Ø81 x 35.5 203 0.7

Vés plats

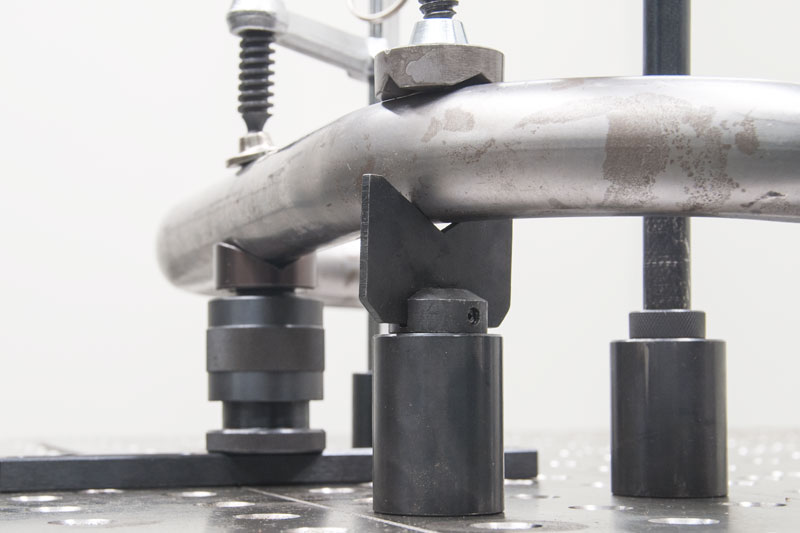

Le vé plat soutient les tuyaux ronds au niveau des coudes lors de la fixation, empêchant ainsi les mouvements latéraux et fournissant un support à la pince.

La conception à profil bas permet l’utilisation de plusieurs vés plats au besoin pour élever la pièce, en laissant un espace suffisant pour le serrage.

Placez les vés plats directement dans n’importe quel trou du plateau BuildPro ou utilisez-les en combinaison avec les réhausseurs BuildPro pour régler à la hauteur souhaitée.

Peuvent être utiliser avec:

accessoires avec vés plats buildpro

Référence Angle W x H (mm) Taille max. tube (mm) Poids (kg)
T54320 120° 40.6 x 40.6 63.5 0.2
T54325 120° 61 x 43 76 0.2
T54330 150° 81 x 35.5 203 0.2
