Sauterelles pneumatiques

logo-amf

La marque allemande qui existe depuis 1890 fabrique et innove sans cesse afin de vous proposer un produit qui répond à vos besoins.

Catalogue



couverture catalogue sauterelle AMF 2018

Série 6850

Sauterelle pneumatique pour pression

La sauterelle 6850 est robuste. La sauterelle pneumatique est équipée d’un vérin pneumatique FESTO avec des orifices d’étranglement pour une diminution de la vitesse, à double effet, anodisée et montée prête à être raccordée. Le modèle 3 est livré  avec un piston magnétique pour capteur de fin de course mais pour les modèles 5 et 7, la détection des fins de course n’est pas possible. Composition: Support zingué et passivé, corps de base en fonte malléable, peint. Pièces de levier et tige coulissante en acier traité, zingué et passivé. Rivets en acier inoxydable. Points d’articulation graissés.
Complète avec vis de placage trempée et revenue, zinguée n° 6880.

Code Modèle F1

(kN)

F3

(kN)

F5

(kN)

Vn

(dm³)

Vis de placage Poids

(g)

CAD
95034 3 4 2.5 0.75 0.8 M8 x 35 1800
95059 5 10 5.0 1.00 2.2 M12 x 50 3400
95075 7 25 10.0 1.80 4.5 M12 x 50 7680

F3= puissance maximale à 6 bar

Vn= consommation d’air en dm³ à 6 bar pour un aller et retour du verin

Attention: Les tailles 5 et 7 sont différentes de la nouvelle forme de construction et ont de longues consoles. Le capteur correspondant pour la détection des fins de course et le kit de fixation doivent faire l’objet d’une demande séparée.

Série 6860P

Sauterelle pneumatique combinée

La sauterelle 6860P est zingué et passivé. les rivets sont en inox montés dans des douilles cémentées. Les paliers sont graissés et et la sauterelle est équipée d’un vérin pneumatique à double effet, anodisé rouge. Elle est livrée avec un piston magnétique pour la détection de la position de fin de course.

Code Modèle F1

(kN)

F2

(Kn)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Poids

(g)

CAD
90787 1 1.0 1.0 0.3 0.12 0.26 0.26 770
91488 2 2.0 2.0 0.5 0.25 0.35 0.35 1450
92163 3 3.0 3.0 0.7 0.35 0.80 0.80 3050

F3 et F4= force de serrage maximale à 6 bar

Vn= consommation d’air en dm³ à 6 bar pour un aller et retour du verin



Série 6820K

Sauterelle pneumatique avec vérin horizontal

La sauterelle 6820K est zingué et passivé. La sauterelle est équipées d’un vérin pneumatique FESTO à double effet, en matière plastique, monté et prêt à être raccordé. Les rivets sont en inox sur les modèles 2 et 3 montés dans des douilles cémentées. Les points d’articulations sont graissés. La console est en porte-à-faux et n’à pas besoin de support arrière. Un régleur de débit réduira la vitesse si besoin. Sur les modèles 2 et 3 le raccord d’air avant est sur le côté. Sauterelle complète avec vis d’appui trempée et zinguée n°6890.

Code Modèle F1

(kN)

F2

(Kn)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Vis de placage Poids

(g)

CAD
91710 0 0.5 0.7 0.07 0.09 38 0.26 M4 x 25 125
91728 1 0.8 1.1 0.13 0.18 60 0.06 M5 x 30 400
91736 2 1.0 1.2 0.35 0.50 170 0.17 M6 x 35 600
91744 3 1.4 2.5 0.55 1.00 265 0.30 M8 x 45 800

F3 et F4= force de serrage maximale à 6 bar

Vn= consommation d’air en dm³ à 6 bar pour un aller et retour du vérin



Série 6820A

Sauterelle pneumatique avec vérin monté à l’horizontal

La sauterelle 6820A est zingué et passivé. La sauterelle est équipées d’un vérin pneumatique à double effet avec piston magnétique pour la détection de fin de course. Il y a également des orifices d’étranglement pour la pour diminuer la vitesse. Les rivets sont en inox sur les modèles 2 à 4 montés dans des douilles cémentées. Les points d’articulations sont graissés. Sauterelle complète avec vis d’appui trempée et zinguée n°6890.

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

Vn

(dm³)

Vis de placage Poids

(g)

CAD
555061 1 0.8 1.1 0.20 0.3 0.08 M5 x 30 320
555062 2 1.0 1.2 0.70 1.0 0.26 M6 x 35 600
555063 3 1.0 2.5 0.65 1.1 0.35 M8 x 45 1005
555064 4 2.0 3.0 1.50 2.2 0.80 M8 x 65 1520



Série 6821A

Sauterelle pneumatique avec vérin monté à la verticale

La sauterelle 6821A est zingué et passivé. Grâce à sa forme, la sauterelle pneumatique 6821A prend peu de place. La sauterelle est équipées d’un vérin pneumatique à double effet avec piston magnétique pour la détection de fin de course. Il y a également des orifices d’étranglement pour la pour diminuer la vitesse. Les rivets sont en inox montés dans des douilles cémentées. Les points d’articulations sont graissés. Sauterelle complète avec vis de placage trempée et zinguée n°6890.

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

Vn

(dm³)

Vis de placage Poids

(g)

CAD
555065 2 1 1.2 0.70 1.0 0.26 M6 x 35 625
555066 3 1 2.5 0.65 1.1 0.35 M8 x 45 1025
555067 4 2 3.0 1.50 2.2 0.80 M8 x 65 1700



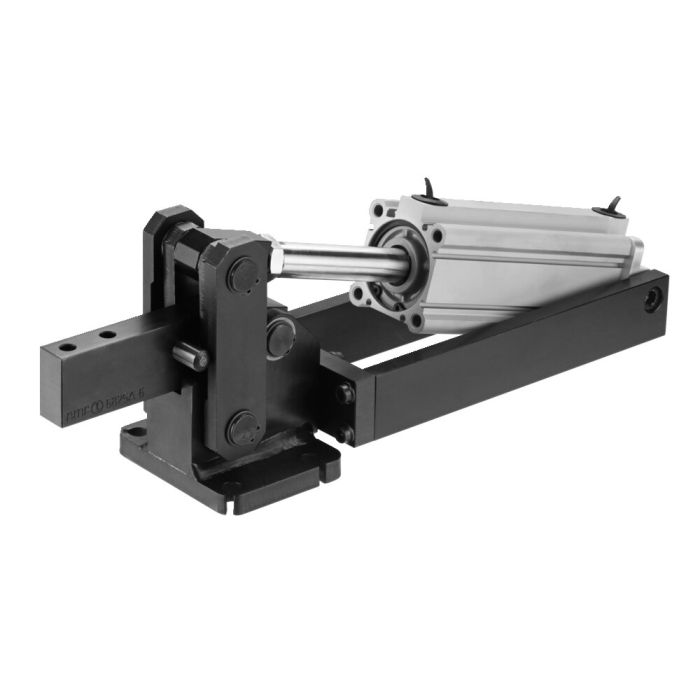

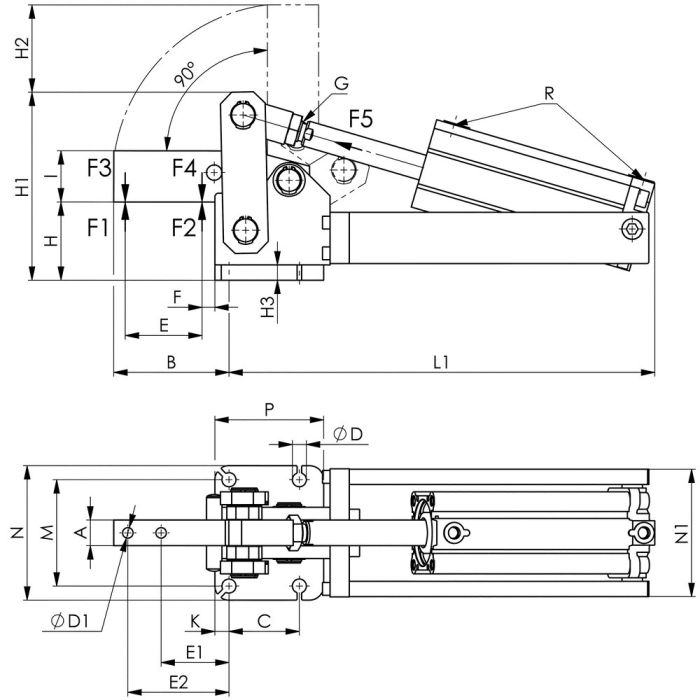

Série 6825C

Sauterelle pneumatique lourde avec vérin monté à l’horizontale

La sauterelle 6825C est en acier traité et bruni. Les axes traités et rectifiés tournent sur des bagues Téflon et sont positionnés par des circlips. La sauterelle est équipées d’un piston magnétique pour la détection de fin de course. La sauterelle pneumatique lourde est également équipée d’ un vérin pneumatique Festo double effet.

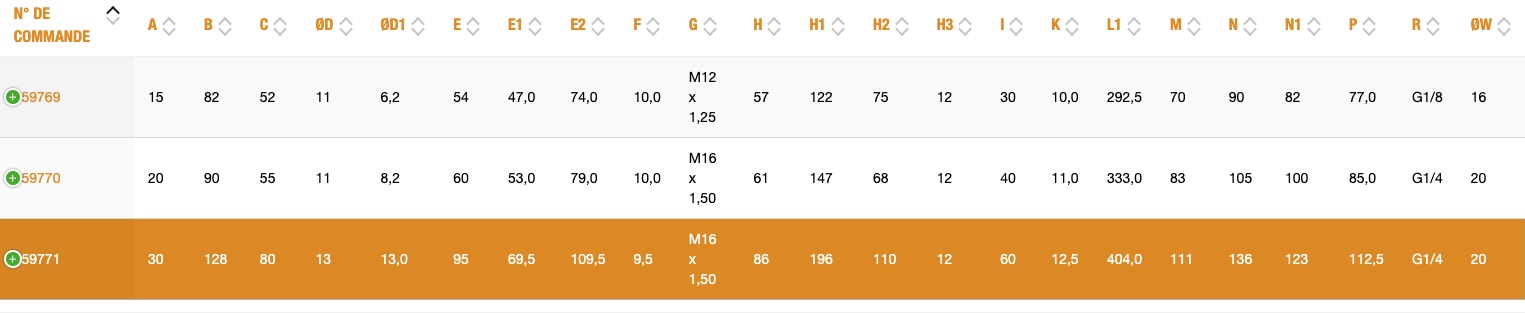

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Poids

(g)

CAD
92205 4 6 9 1.5 2.2 0.75 1.0 4380
92213 6 12 18 2.5 3.5 1.00 1.8 7360
92221 8 20 30 4.0 6.0 1.80 4.3 16800



Série 6825CE

Sauterelle pneumatique lourde avec vérin monté à l’horizontale et amortisseur de fin de course

La sauterelle 6825CE est en acier traité et bruni. Les axes traités et rectifiés tournent dans des bagues en bronze et sont positionnés par des circlips. La sauterelle est équipées d’un piston magnétique pour la détection de fin de course. La sauterelle pneumatique lourde est également équipée d’ un vérin pneumatique Festo double effet et d’un sabot d’appui.

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Poids

(g)

CAD
92106 0 0.6 1.0 0.2 0.4 0.10 0.10 260
92122 1 0.8 1.2 0.6 0.8 0.19 0.15 500



Série 6826C

Sauterelle pneumatique lourde avec vérin monté à la verticale

La sauterelle 6826C est en acier traité et bruni. Les axes traités et rectifiés tournent sur des bagues en Téflon et sont positionnés par des circlips. La sauterelle est équipées d’un piston magnétique pour la détection de fin de course. La sauterelle pneumatique lourde est également équipée d’ un vérin pneumatique Festo double effet.

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Poids

(g)

CAD
92262 4 6 9 1.5 2.2 0.75 1.0 5100
92270 6 12 18 2.5 3.5 1.00 1.8 7250
92288 8 20 30 4.0 6.0 1.80 4.3 16800



Série 6826CE

Sauterelle pneumatique lourde avec vérin monté à la verticale et amortisseur de fin de course

La sauterelle 6826CE est en acier traité et bruni. Les axes traités et rectifiés tournent sur des bagues en Téflon et sont positionnés par des circlips. La sauterelle pneumatique lourde est également équipée d’ un vérin pneumatique Festo double effet. La sauterelle pneumatique lourde 6826CE suit les normes suivantes: ISO 6431, VDMA 24562, NFE 49003.1, UNI 10290.

Code Modèle F1

(kN)

F2

(kN)

F3

(kN)

F4

(kN)

F5

(kN)

Vn

(dm³)

Poids

(g)

CAD
92296 4 6 9 1.5 2.2 0.75 1.0 5070
92304 6 12 18 2.5 3.5 1.00 1.8 7700
92312 8 20 30 4.0 6.0 1.80 4.3 17800



Série 6829V

Sauterelle pneumatique articulée avec flasque à double effet

La sauterelle 6829V a un corps mécanique en acier bruni. La tige du piston est en inox polie et le corps de base qui est en aluminium est de couleur rouge anodisé. la surface est résistante à l’usure grâce à son revêtement HART-COAT®. La sauterelle est complète avec sa vis de placage.

Code Modèle F3

(kN)

Vis de placage
Poids

(g)

CAD
93609 25 0.23 M6 x 25 580
93617 32 0.37 M8 x 35 950
93625 40 0.56 M8 x 35 1200
93633 50 0.76 M12 x 50 1900
93641 63 1.35 M12 x 50 2300



Série 6828M

Sauterelle pneumatique à double effet avec pour pression maximale 6 bars

La sauterelle 6829V a un corps en aluminium très résistant de couleur rouge anodisé. Le piston est magnétique pour la détection de fin de course. Le bras de serrage est en acier bruni avec trois alésages.

Code Modèle Couple de serrage à 5 bars (Nm)
Couple de maintien max. (Nm)
Poids

(g)

CAD
91843 16 8 25 300
91868 20 15 54 550
91884 25 25 75 850
